德國萊克 LIK 總部位于德國工業核心區 —— 北萊茵 - 威斯特法倫州，創立于 1923 年，百年以來始終專注于工業閥門的研發、設計、生產與銷售，是歐洲閥門行業的標桿企業之一。品牌秉持 “精密制造、品質至上、創新驅動、服務全球” 的核心理念，深耕全球市場，在歐洲、亞洲、美洲、大洋洲等地區設立生產基地、銷售網絡與技術服務中心，產品遠銷全球 120 多個國家和地區，廣泛應用于石油化工、電力能源、市政工程、環保水處理、食品醫藥、冶金造紙、船舶航運等多個行業，積累了全球海量高端客戶與良好的市場口碑。
產品特點Product features
軟密封結構，雙向密封，泄漏量極低
體積緊湊重量輕，安裝形式靈活，占用空間小
流線型蝶板，流通阻力小，通流能力強
開關動作迅速，響應速度快，適配快速切斷場景
耐磨損抗老化，使用壽命久，維護拆裝簡便
多材質組合選型，可適配不同溫度、腐蝕介質
工作原理working principle

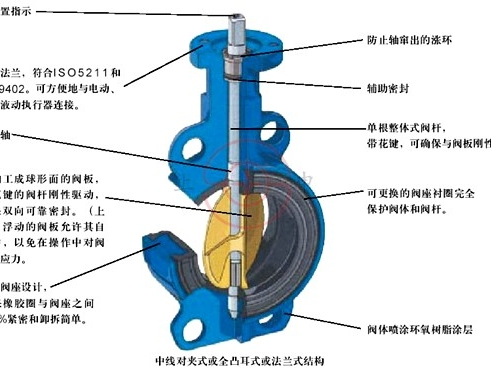

1,結構核心：閥桿、蝶板、閥體同軸，蝶板繞中線旋轉 90° 實現通斷。
2,氣動驅動：
✅雙作用：壓縮空氣交替進入執行器兩腔，推動活塞旋轉，帶動蝶板開關；失氣時保持原位。
✅單作用：一側進氣驅動，另一側彈簧復位；失氣時自動關閉（氣開）或打開（氣關），保障安全。
3.密封機制：關閉時蝶板擠壓彈性閥座，形成雙向密封；介質壓力越大，密封比壓越高，密封越緊。
技術參數Technical Specifications
|
公稱通徑 |
DN25～DN1200（常規 DN50～DN1000） |
|
公稱壓力 |
PN6 / PN10 / PN16 / PN25（Class150/300） |
|
連接方式 |
對夾式（Wafer）/ 法蘭式（Flange）/ 凸耳式（Lugged） |
|
結構長度 |
GB/T12221、ISO 5752、EN 558 標準 |
|
閥體材質 |
球墨鑄鐵 QT450、碳鋼 WCB、不銹鋼 304/316/316L |
|
蝶板材質 |
不銹鋼 304/316、球鐵鍍硬鉻 / 尼龍、鋁合金 |
|
閥座密封 |
EPDM（-20～120℃）、NBR（-20～80℃）、PTFE（-40～180℃）、FKM |
|
適用溫度 |
-40℃～+180℃（隨密封材質而定） |
|
泄漏等級 |
API 598 雙向零泄漏；ISO 5750 氣泡級 |
|
適用介質 |
水、污水、燃?xì)�、油品、弱酸弱堿、食品級流體等 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
氣動執行器參數Pneumatic actuator parameters
|
執行器型式 |
齒輪齒條（AT/GT/AW 系列）、活塞式 |
|
作用方式 |
雙作用（DA）/ 單作用（SR，彈簧復位） |
|
氣源壓力 |
標準 0.4～0.7 MPa（4～7 bar） |
|
輸出扭矩 |
50～50,000 N・m（按口徑 / 壓力匹配） |
|
動作角度 |
90°（可調 ±5°） |
|
控制方式 |
開關型（電磁閥）/ 調節型（4–20mA 定位器） |
|
防爆等級 |
Exd II BT4 / CT6（可選） |
|
環境溫度 |
-20℃～+60℃（低溫型 - 40℃，高溫型 + 80℃） |
|
連接標準 |
ISO 5211 上法蘭，閥桿防吹出設計 |

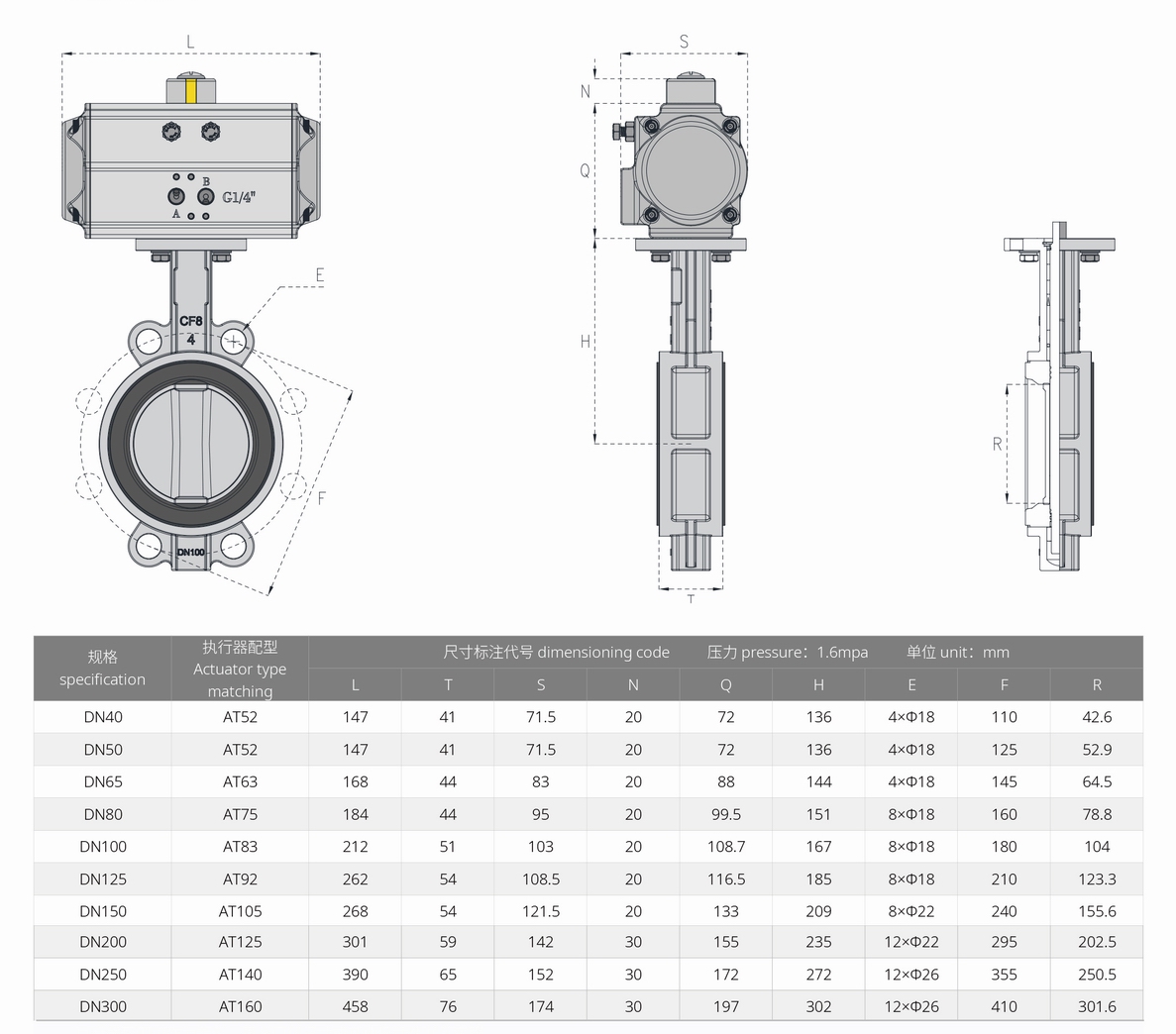

外形尺寸Overall Dimension

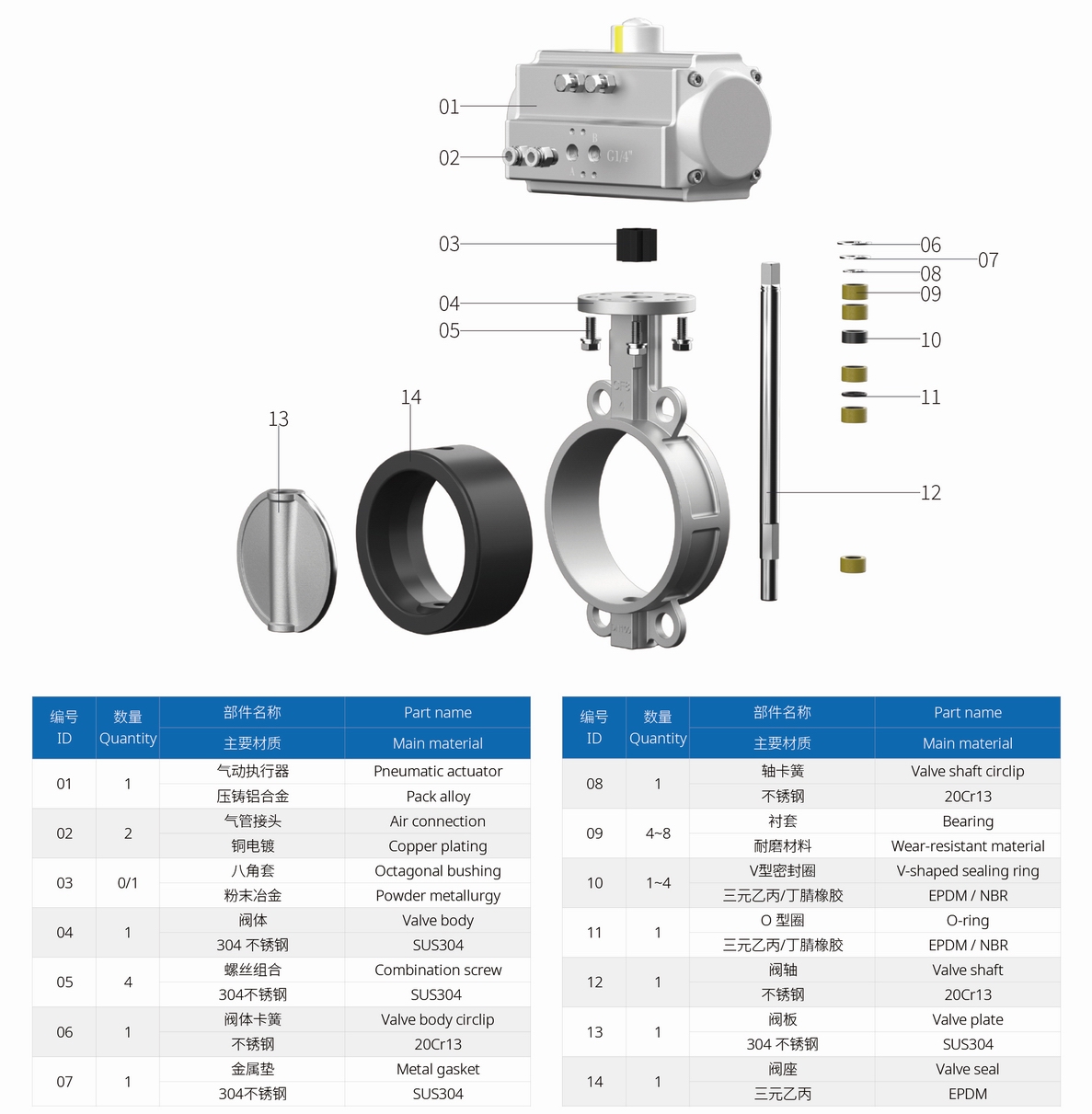

主要零部件材質Material of main parts
