產品特點Product features
閥體：球墨鑄鐵 QT450，強度高、抗沖擊、耐腐蝕，壽命超百萬次循環。
密封：軟密封（EPDM/PTFE）零泄漏；硬密封（金屬堆焊）耐溫至600℃。
結構緊湊，安裝便捷
對夾式 / 法蘭式可選，體積小、重量輕，流阻系數≤0.3，節省安裝空間與能耗。
雙 / 三偏心設計，啟閉無摩擦，密封面 “越關越緊”，扭矩低、磨損小。
工作原理working principle
以壓縮空氣（0.4–0.6MPa）為動力，氣動執行器接收控制信號后，內部齒輪齒條（或撥叉）驅動閥桿旋轉90°，帶動蝶板在閥體內同步回轉：
全開：蝶板與管道軸線平行，介質直通，流阻最��；
全關：蝶板與閥座密封面壓緊，阻斷介質，實現零泄漏；
調節：通過定位器控制蝶板 **0–90°** 任意開度，精準調節流量 / 壓力。
技術參數Technical Specifications
|
稱通徑 |
DN40–DN1200（對夾）；DN50–DN2400（法蘭） |
|
公稱壓力 |
PN6/10/16/25；Class150LB（ANSI） |
|
閥體材質 |
球墨鑄鐵 QT450（GGG40） |
|
閥板材質 |
球墨鑄鐵、304/316 不銹鋼、尼龍涂層 |
|
軟密封 |
EPDM（-20℃~120℃）、PTFE（-30℃~180℃）、FKM（-15℃~200℃） |
|
硬密封 |
不銹鋼堆焊、碳化鎢涂層（≤600℃） |
|
泄漏等級 |
ANSI B16.104 Class VI（軟密封零泄漏） |
|
適用介質 |
水、污水、油品、空氣、蒸汽、弱酸堿、含顆粒流體： |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

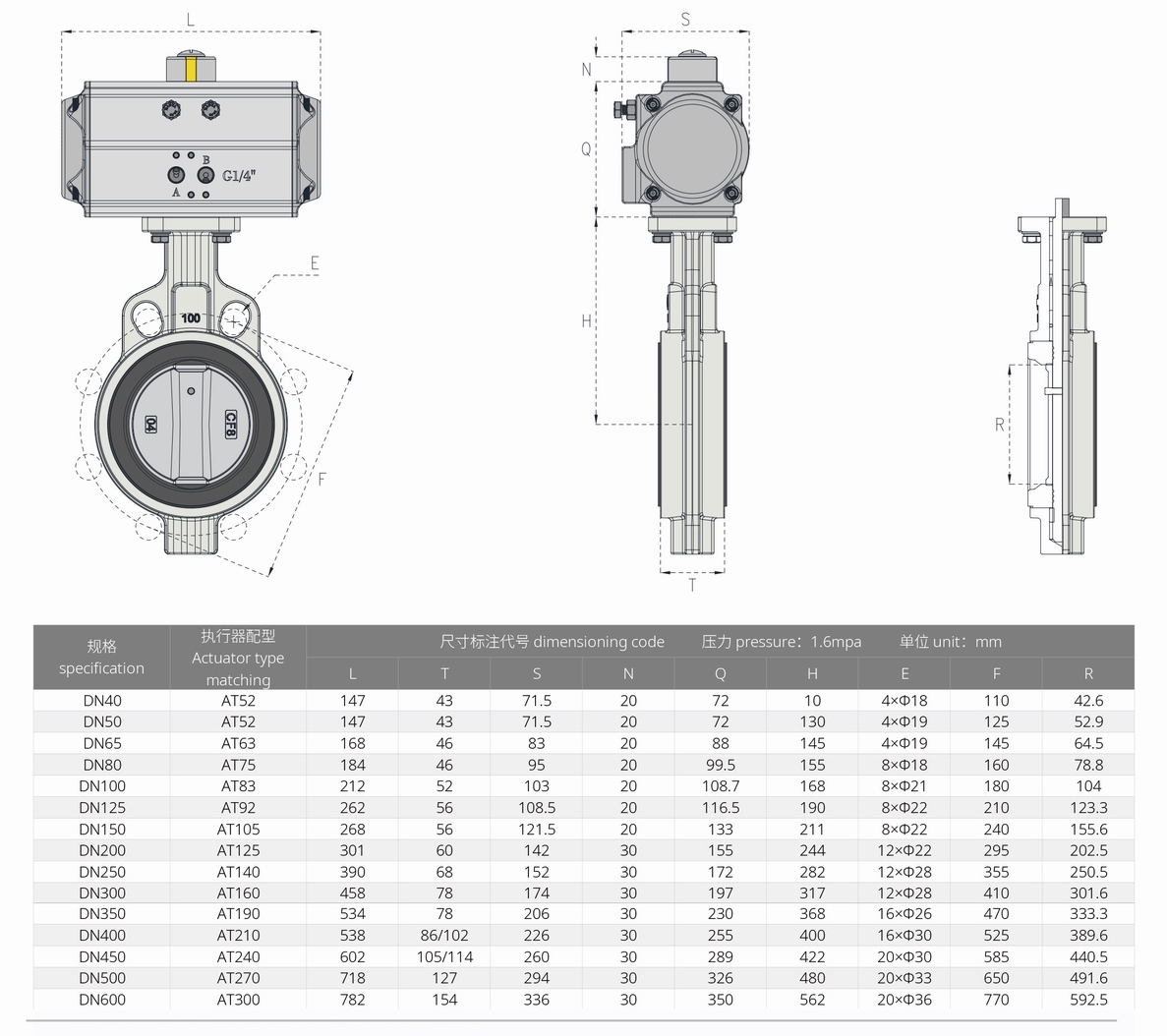

外形尺寸Overall Dimension

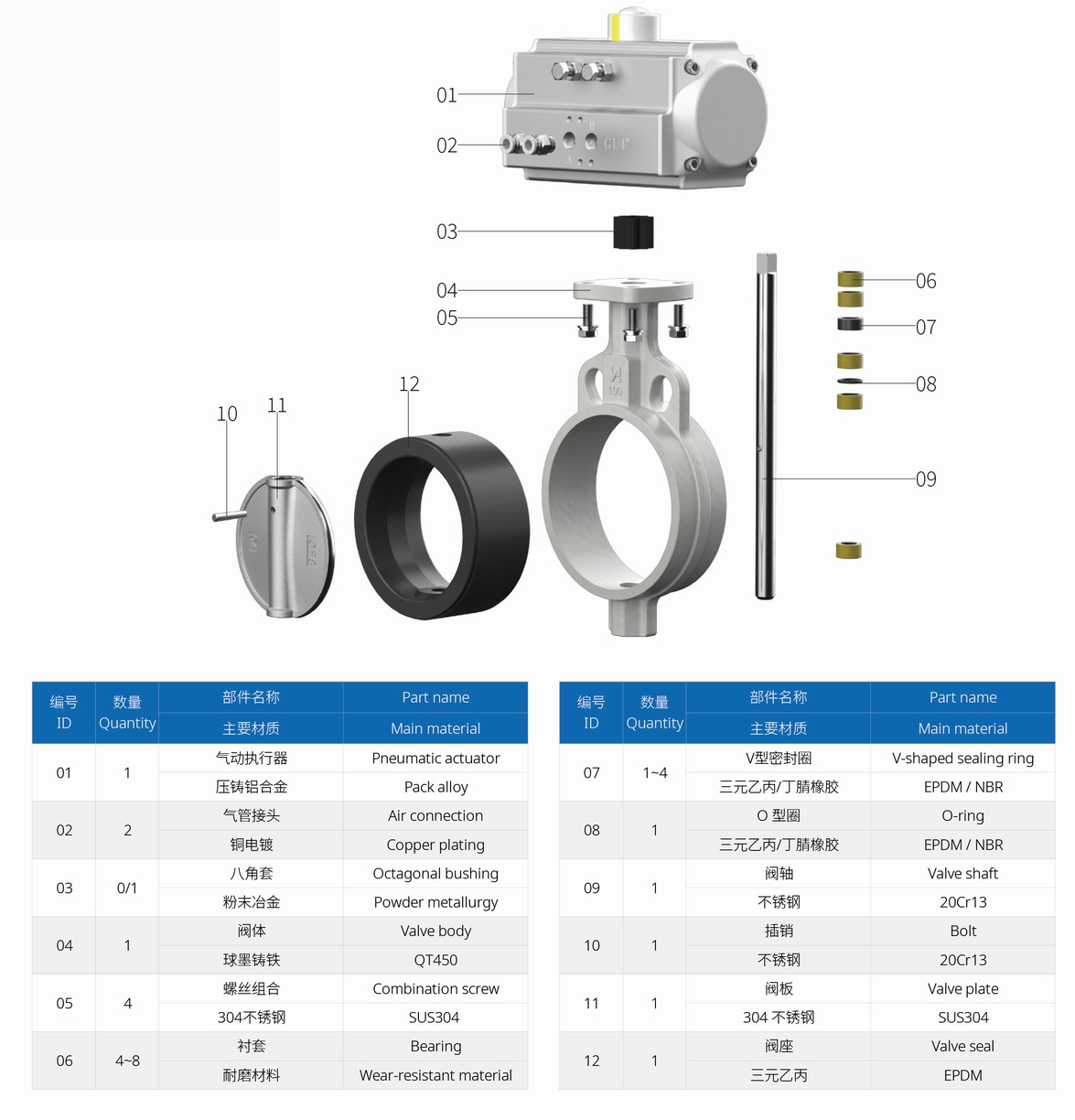

主要零部件材質Material of main parts
典型工況選型Typical working condition selection
✅ 市政自來水 / 污水 → AVK（認證）、LIK（性價比），雙偏心 / EPDM
✅ 暖通空調 / 冷卻水 → LIK 中線軟密封，PN16、120℃
✅ 化工弱酸弱堿 → GF 襯塑、LIK 襯氟，PTFE 閥座
✅ 消防水系統 → LIK 對夾式 D671X，輕便、安裝快
✅ 食品飲料（非高溫） → LIK 316 閥板 + EPDM，衛生級
