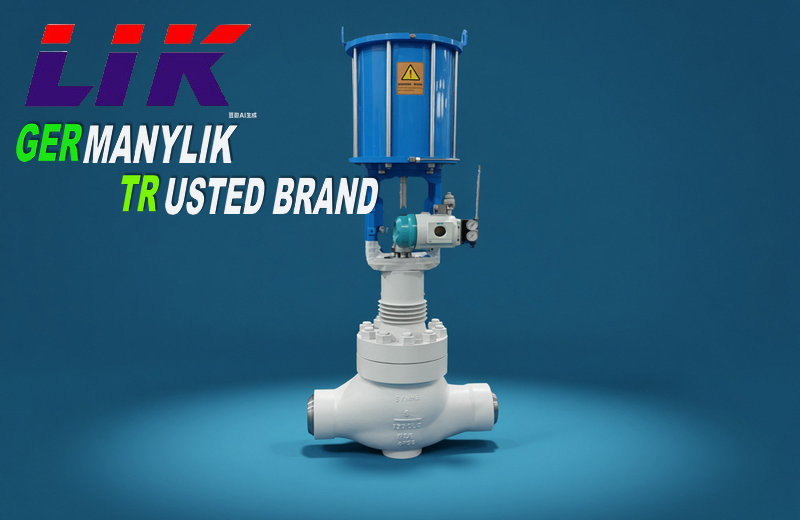

進口氣動活塞式調節閥是一種以壓縮空氣為動力、活塞氣缸為執行機構的直行程調節閥。它接收控制系統的 4-20mA 標準信號，通過電 - 氣定位器驅動活塞運動，帶動閥芯調節流通面積，實現對流量、壓力、溫度、液位的精確控制。
進口氣動活塞式調節閥產品特點
輸出推力大：適合高壓差、大口徑或高密封力工況，單活塞推力可達5~500kN。
響應速度快：活塞剛性強，全行程動作時間≤0.8s，適合動態調節系統。
結構穩定可靠：耐高溫、抗振動，適合惡劣工業環境，維護周期長。
控制精度高：配智能定位器，定位精度≤±0.5%，重復精度≤±0.2%。
防爆安全：氣動驅動，本質防爆，適用于危險區域。
功能靈活：?jiǎn)巫饔茫◤椈蓮?fù)位，斷氣安全）/ 雙作用（保位）可選。
進口氣動活塞式調節閥工作原理
壓縮空氣經氣源處理組件過濾減壓后，進入氣動活塞氣缸上下氣室，推動活塞上下直線運動；帶動閥桿、閥芯做升降位移，改變閥芯與套筒 / 閥座之間的流通截面積，從而改變介質流量大小。
配套閥門定位器接收 DCS 4-20mA 調節電信號，自動匹配氣缸進氣量，精準控制閥門開度，實現對工藝介質壓力、溫度、流量、液位的自動連續調節；斷氣時依靠彈簧復位或活塞自鎖，實現故障安全位。
進口氣動活塞式調節閥選型選用建議
1，先確認介質、溫度、工作壓力、前后壓差，高壓差優先選活塞式（推力比薄膜式大）。
2，按工藝流量計算 Kv 值，匹配 DN 通徑，不盲目按管道口徑選型。
3，高溫蒸汽、高壓介質選鍛造閥體 + 司太立堆焊內件。
4，大壓差、易氣蝕工況，選用籠式套筒多級降壓結構。
5，溫度壓力調節選等百分比特性；定量流量控制選直線特性。
6，易燃易爆現場選防爆定位器 + 防爆附件；有環保 VOCs 要求選波紋管密封。
7，根據工藝安全要求選定：氣開、氣關、斷氣保位模式。
氣動執行器參數
|
型號 |
3810L/PSL/CARD LOTT 智能電動執行器 |
|
電源 |
AC220V/380V±10%，50/60Hz |
|
控制信號 |
4～20mA DC（標準）、0～10V DC |
|
額定行程 |
16/25/40/60/100mm |
|
推力 |
5～50kN（按口徑 / 壓力匹配） |
|
精度 |
基本誤差≤±1.0%，回差≤1.0%，死區≤0.5% |
|
防爆等級 |
Exd II CT6（可選） |
|
防護等級 |
IP67 |
執行機構參數
|
驅動方式 |
氣動活塞式（單作用 / 雙作用） |
|
氣源壓力 |
0.4~0.7MPa（標準 0.6MPa） |
|
額定行程 |
16/25/40/60/100mm（匹配口徑） |
|
推力范圍 |
5~500kN（單活塞），1000kN+（雙活塞） |
|
彈簧范圍 |
20~100kPa、40~200kPa 等（可選） |
|
定位器 |
智能電氣定位器（4-20mA 信號）、氣動定位器 |
|
可選附件 |
電磁閥、空氣過濾減壓閥、保位閥、手輪機構、限位開關 |
進口氣動活塞式調節閥應用領域
石油化工：反應釜、精餾塔、高溫導熱油、加氫裝置高壓回路調節；
電力熱電：電廠蒸汽、給水、減溫減壓、循環水系統；
冶金行業：加熱爐溫度、煤氣、高壓除鱗水調節；
煤化工：煤漿、含顆粒介質、高壓工藝管路；
燃?xì)饽茉矗禾烊粴庹{(diào)壓、LNG 低溫工況調節；
精細化工、醫藥：腐蝕介質、高純流體自動化調節。
進口氣動活塞式調節閥安裝方法
安裝前核對閥門型號、壓力、通徑、材質，清理管道焊渣雜物，檢查閥芯密封完好。
按閥體介質流向箭頭安裝，不可反裝；宜裝水平管道，閥桿垂直朝上。
法蘭對中平行，螺栓對角均勻鎖緊；焊接閥門做好降溫保護，避免高溫?fù)p壞內件密封。
氣源管路連接干凈無雜質，氣源壓力穩定在 0.4～0.6MPa；定位器接線規范，防爆區域按防爆標準施工接地。
安裝后先通氣做全行程啟閉試驗，無卡滯、無漏氣；調試定位器 4-20mA 信號與開度對應關系。
管道試壓時閥門置于半開狀態，禁止全關承壓；高溫介質緩慢升溫，防止熱沖擊損傷閥體及密封。
接入自控系統聯動調試，確認調節精度、動作響應、故障安全位正常，方可投入使用。
