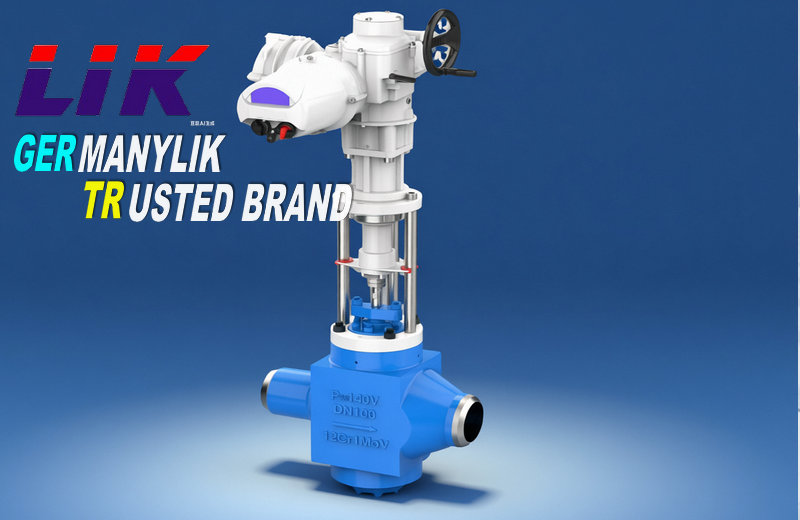

進口高溫高壓電動調節閥產品特點
控制精度高：配高精度伺服執行器，調節精度 ±0.5%，響應速度快，支持 PID 智能控制，可無縫對接 DCS/PLC 系統。
低泄漏長壽命：平衡式閥芯 + 多級密封（金屬硬密封 + 柔性石墨填料），泄漏量達VI 級（零泄漏），壽命≥2 年，維護周期長。
低噪抗振：套筒導向 + 多孔節流結構，降噪 10dB 以上，抗氣蝕、抗沖刷，運行穩定無振動。
智能可靠：執行器集成故障診斷、位置反饋、斷電保護，支持遠程監控與就地手動切換，安全性高。
進口高溫高壓電動調節閥結構設計特點
1，閥體結構：整體鍛造，S 型流道+ 導流翼，壓降小、流量系數大（提升 30%），可調比達 50:
2，平衡式閥芯：套筒導向 + 均壓孔設計，軸向不平衡力極小，允許壓差大，穩定性好，啟閉力矩小。
3，高溫密封系統：
增高型上閥蓋 + 散熱片，降低填料函溫度，保護密封件。
雙重密封：金屬密封環 + 柔性石墨填料，碟簧加載補償磨損，零泄漏、耐溫 550℃。
3，閥芯 / 閥座：多孔套筒多級節流，消散噪音與氣蝕，耐沖刷、壽命長。,,
4，執行器集成：智能一體化，內置伺服放大器，無需額外配器，體積小、重量輕、安裝便捷。
進口高溫高壓電動調節閥技術參數
|
公稱通徑 |
DN15～DN600（1/2″～24″） |
|
公稱壓力 |
PN10～PN420MPa（Class150～2500） |
|
工作溫度 |
-40℃～+650℃（標準型≤250℃，高溫型 250–450℃，超高溫型 450–650℃） |
|
閥體材質 |
WCB 碳鋼、12CrMoV、304/316L 不銹鋼、鉻鉬鋼、Inconel 625 |
|
連接方式 |
法蘭（RF/RTJ）、對焊 BW、承插焊 SW |
|
閥蓋形式 |
標準型、高溫散熱型、超高溫加長型 |
|
密封材質 |
柔性石墨、金屬纏繞墊、司太立合金堆焊 |
|
閥芯形式 |
單座、雙座、籠式、套筒式（平衡式） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口電動執行器參數
|
型號 |
3810L/PSL/CARD LOTT 智能電動執行器 |
|
電源 |
AC220V/380V±10%，50/60Hz |
|
控制信號 |
4～20mA DC（標準）、0～10V DC |
|
額定行程 |
16/25/40/60/100mm |
|
推力 |
5～50kN（按口徑 / 壓力匹配） |
|
精度 |
基本誤差≤±1.0%，回差≤1.0%，死區≤0.5% |
|
防爆等級 |
Exd II CT6（可選） |
|
防護等級 |
IP67 |
進口高溫高壓電動調節閥工作原理
由電動執行器接收控制系統 4-20mA 調節信號，將電信號轉換為直線推力，驅動閥桿帶動閥芯在閥套內上下位移；通過改變閥芯與閥座之間的流通截面積，精準改變介質流通流量。
利用套筒多級節流、迷宮式流道逐級分壓，降低介質流速與壓差，避免氣蝕和噪聲；平衡式閥芯抵消介質靜壓推力，使閥門在大壓差下平穩啟閉、精準調節，從而實現管道介質溫度、壓力、流量、液位的連續自動控制
進口高溫高壓電動調節閥應用領域
1.電力行業：超臨界火電廠、熱電廠鍋爐蒸汽、給水、減溫減壓、冷凝水系統；
2，石油化工：加氫裝置、催化裂化、高溫導熱油、高壓反應釜、精餾塔控制系統；,
3，冶金行業：鋼廠加熱爐、高溫循環水、煤氣管道、高壓除鱗水調節；
4，能源燃?xì)猓?/span>LNG 超低溫汽化、高壓天然氣輸送、調壓計量站；
5，精細化工、醫藥：耐腐蝕工藝管路、高溫合成、高純度流體調節；
6，暖通及工業熱力：高溫蒸汽管網、集中供熱壓力溫度自動調控。
進口高溫高壓電動調節閥安裝方法
1，安裝前核對閥門型號、壓力、通徑、材質，清理管道雜物，檢查閥體內件無損傷。
2，按閥體介質流向箭頭安裝，不可反裝；優先水平管道安裝，閥桿垂直向上。
3，法蘭 / 對焊安裝時，法蘭平行對中，螺栓對角均勻緊固；焊接做好降溫保護，避免高溫?zé)龎拿芊鈨?nèi)件。
4，電動執行器安裝保持閥桿與執行器輸出軸同軸，無偏磨卡滯；防爆區域嚴格按防爆規范接線，可靠接地。
5，先手動全行程啟閉試驗，無卡澀后再接電源；調試行程限位、過力矩保護、4-20mA 開度對應關系。
6，管道試壓時閥門保持半開狀態，禁止全關承壓；高溫工況緩慢升溫，避免熱沖擊損壞閥體及密封。
7，安裝完畢進行聯動調試，接入 DCS 遠程控制，確認調節精度、開度反饋正常后方可投入運
