產品特點Product features
1，耐高溫高壓：閥體采用 WCB/12Cr1MoV/WC6/WC9 等材質，密封面堆焊 Stellite 硬質合金，最高耐溫 650℃、耐壓 42MPa，適配主蒸汽 / 再熱蒸汽系統。
2，零泄漏密封：閥桿采用不銹鋼 / 鈦合金波紋管密封，無填料磨損，密封等級達 ANSI Class VI（泄漏率 10⁻⁶mbar・L/s），符合 ISO 15848-1 AH 級超低泄漏標準。
3，流阻優化設計：流道為S 型 / Y 型直流式，阻力系數比普通截止閥低 30%，減少蒸汽能量損耗與沖蝕，延長閥芯壽命。
4，啟閉穩定耐用：閥桿經調質 + 表面氮化處理，抗擦傷、耐腐蝕；密封面硬度≥HRC45，啟閉上萬次無明顯磨損，適合頻繁操作場景。
5，安全冗余設計：中腔采用壓力自緊式密封，內壓越高密封越緊；全系列通過 API 6FA 防火認證，高溫火災工況下密封可靠
工作原理working principle
1，開啟過程：順時針旋轉手輪（或執行器驅動），閥桿向上提升，帶動閥瓣脫離閥座密封面，蒸汽介質沿閥體 S 型流道通過，流量隨閥瓣開啟高度線性增大。
2，關閉過程：逆時針旋轉手輪，閥桿向下推進，閥瓣密封面與閥座密封面強制貼合，金屬硬密封阻斷介質流通；波紋管同步壓縮，全程密封閥桿間隙，杜絕泄漏。
3，調節原理：閥瓣處于部分開啟狀態時，通過控制開啟高度，改變介質流通截面積，實現蒸汽流量、壓力的精準微調。
技術參數Technical Specifications
|
公稱通徑 |
DN15～DN600（NPS 1/2"～NPS 24"） |
|
公稱壓力 |
PN16～PN420；Class150～Class2500 |
|
適用介質 |
飽和蒸汽、過熱蒸汽、高溫?zé)崴�、�?dǎo)熱油、高溫惰性氣體 |
|
工作溫度 |
常規款：-29℃～425℃；高溫款：-29℃～570℃ |
|
閥體材質 |
WCB 碳鋼、WC6/WC9 鉻鉬耐熱鋼、F11/F22 鍛鉻鉬鋼、F91 馬氏體耐熱鋼、304/316L 不銹鋼 |
|
閥桿材質 |
17-4PH、Inconel X-750 高溫合金 |
|
密封面材質 |
Stellite 6 / Stellite 12 鈷基硬質合金 |
|
波紋管材質 |
316L、Inconel 718 高溫合金 |
|
填料材質 |
柔性石墨、增強石墨復合填料 |
|
連接方式 |
法蘭連接、對焊 (BW)、承插焊 (SW) |
|
驅動方式 |
手動、蝸輪蝸桿、氣動執行器、電動多回轉執行器 |
|
密封等級 |
標準級 Class V、零泄漏級 Class VI |
|
殼體試驗壓力 |
1.5 倍公稱壓力 |
|
密封試驗壓力 |
1.1 倍公稱壓力 |
|
執行標準 |
API 602、ASME B16.5、ASME B16.25、DIN 3356 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

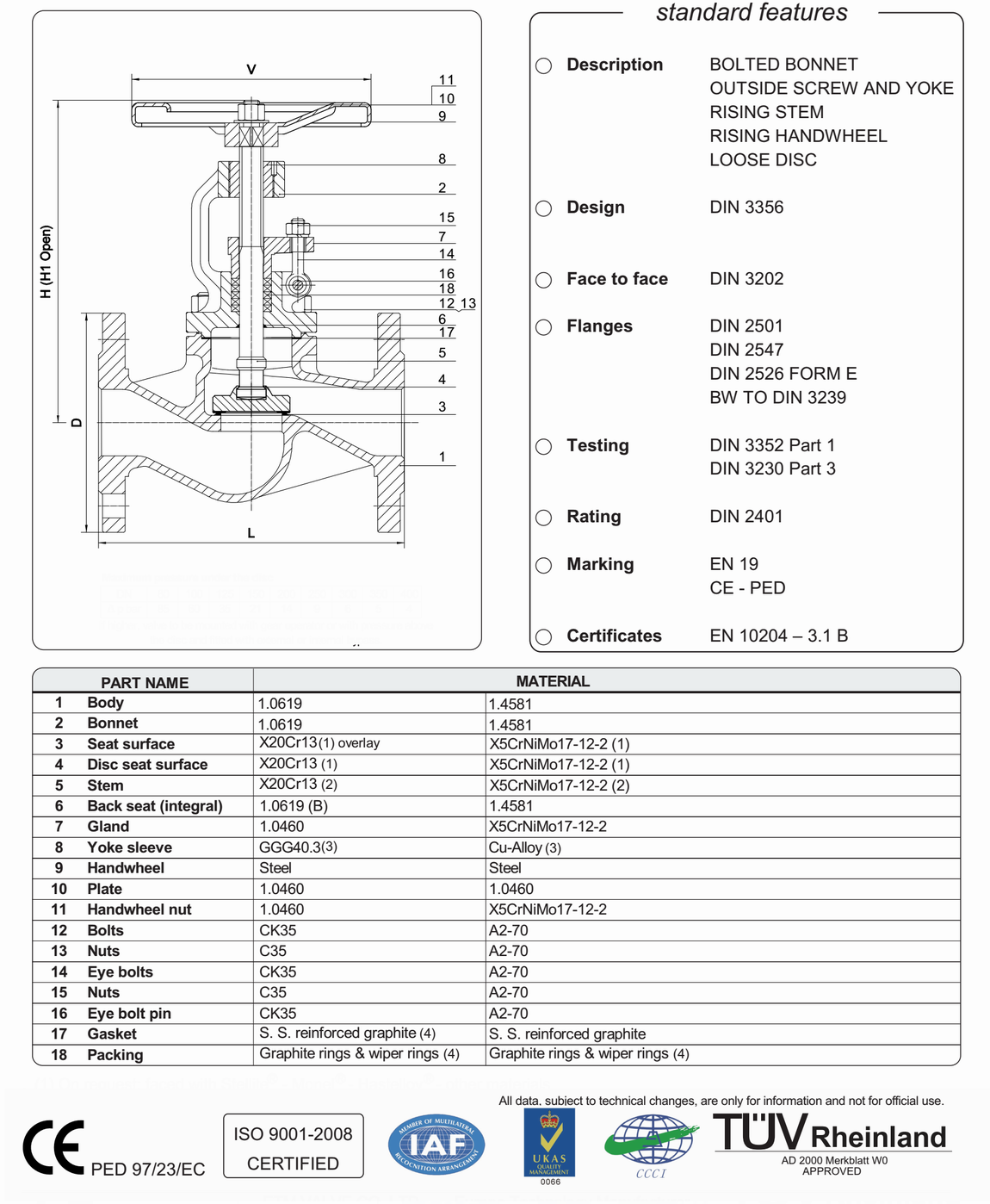

主要零部件材質Material of main parts
