作為德國原裝進口產品，該系列閥門通過 ISO 9001 質量體系認證、CE 歐盟安全認證、SIL 安全完整性等級認證及 FDA 食品級接觸認證，品質與性能遠超同類國產及普通進口產品。廣泛應用于精細化工（酸堿反應釜、物料輸送管道）、環保水處理（電鍍廢水、酸堿廢水處理系統）、制藥（高純藥劑輸送、無菌流體控制）、電子半導體（晶圓清洗、蝕刻液輸送）、新能源（鋰電池電解液、酸堿液循環系統）、冶金（酸洗生產線、腐蝕性介質管道）等行業，是強腐蝕、高純度、含顆粒介質自動化控制的核心設備，可完全替代傳統襯氟閥門、不銹鋼閥門及普通塑料隔膜閥，大幅降低設備運維成本、延長使用壽命、提升系統運行安全性。
產品特點Product features
全密封零泄漏：無填料函設計，隔膜隔絕介質與金屬內件，內漏外漏雙杜絕，適合有毒、高純、無菌工況。
流通性能優異：流道平滑無縮徑，CV 值高、阻力小，適配高粘度、含顆粒 / 纖維介質。
輕量化易安裝：全塑結構重量輕，承插熱熔連接強度高、無電化學腐蝕，適配 PPH 管道系統。
安全可靠：氣動驅動防爆防火，可選常開 / 常閉 / 雙作用；執行器帶位置指示，適配 PLC 遠程控制。
衛生級設計：材質無毒無析出，符合 FDA / 衛生標準，適用于制藥、食品、純水系統。
維護簡便：模塊化設計，現場快速換膜，無需專用工具，運維成本低。
工作原理working principle
閥門由PPH 閥體、彈性隔膜、氣動執行器三部分組成。
關閉（常閉型）：電磁閥通電，壓縮空氣進入執行器上腔，推動活塞下移，帶動隔膜壓向閥座，流道截?cái)�；斷電時彈簧復位，閥門開啟。
開啟（常開型）：常態通氣開、斷氣關；雙作用型靠氣壓雙向驅動，無彈簧復位。
密封機制：隔膜邊緣被閥體與閥蓋夾緊，中部彈性形變實現啟閉，全程隔離介質與金屬部件，零外漏
技術參數Technical Specifications
|
公稱通徑 |
DN15~DN100（20mm~110mm），1/2"~4" |
|
閥體材質 |
PPH（均聚聚丙烯，β 改性，米色） |
|
隔膜材質 |
標準 EPDM；可選 PTFE+EPDM 復合、FKM（氟橡膠） |
|
連接方式 |
承插式（Socket），適配 PPH 管道熱熔 / 膠粘， |
|
公稱壓力 |
PN6（6bar）、PN10（10bar），常溫 20℃工況 |
|
介質溫度 |
- 10℃~95℃；PTFE 隔膜 - 20℃~150℃；EPDM≤90℃ |
|
氣源壓力 |
4~7bar（0.4~0.7MPa），潔凈無水無油壓縮空氣 |
|
執行器類型 |
常閉（NC，斷電關）、常開（NO，斷電開）、雙作用（DA） |
|
設計標準 |
GB、DIN、ISO；法蘭標準 ANSI、DIN、JIS |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

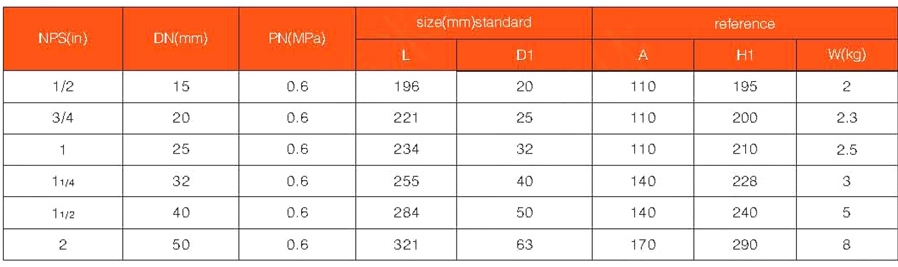

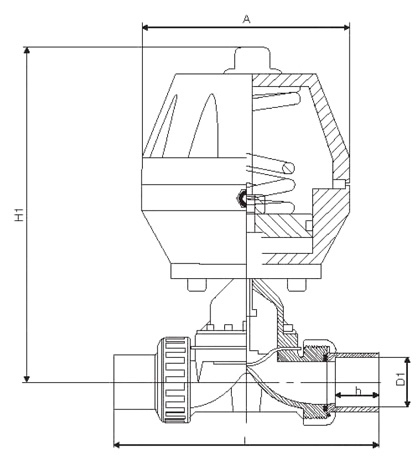

外形尺寸Overall Dimension
