德國萊克 LIK 真空擋板閥主流結構分為角通式（GDQ‑J）與三通式（GDQ‑S），驅動形式為氣動彈簧復位（常閉型 NC）或氣動雙作用（常開型 NO），可配位置反饋磁性開關、防爆電磁閥、手動應急操作機構，適配自動化真空生產線、無人值守真空設備及防爆危險區工況。
產品特點Product features
快速啟閉：氣動驅動 **≤1 秒 **，失電 / 失氣彈簧自動關閉（常閉型），保障系統安全。
潔凈耐溫：304/316L 不銹鋼閥體，氟膠密封‑30℃～+150℃，可150℃烘烤除氣。
模塊化易維護：標準法蘭（KF/CF），20 萬次免維護，維修無需拆閥體。
智能可控：配磁性開關反饋位置，可選防爆電磁閥，適配自動化與危險工況。
結構設計特點Structural design features
1，閥體：一體鍛造不銹鋼，流導大、無死角，減少氣體滯留與污染。
2，擋板密封組件：
波紋管軸封：金屬波紋管焊接密封，零泄漏、耐烘烤、壽命長（超高真空首選）。
氟膠圈密封：結構簡潔、成本低，適配中高真空、常溫工況。
技術參數Technical Specifications
|
公稱通徑 |
DN16～DN200（KF/CF 法蘭） |
|
壓力范圍 |
1×10⁻⁵～1.2×10⁵ Pa |
|
泄漏率 |
≤1.3×10⁻⁷ Pa・L/s（波紋管）；≤1.3×10⁻⁶ Pa・L/s（氟膠） |
|
介質溫度 |
氟膠：‑30℃～+150℃；丁腈膠：‑25℃～+80℃ |
|
氣源壓力 |
0.4～0.8 MPa（潔凈干燥壓縮空氣） |
|
電源 |
AC220V/50Hz（標準）；DC24V/12V 可選 |
|
啟閉時間 |
≤1 s（氣動） |
|
閥體材質 |
304/316L 不銹鋼；閥板 / 閥桿：不銹鋼 |
|
密封材質 |
氟橡膠（FKM）、丁腈橡膠（NBR）、金屬波紋管 |
|
安裝位置 |
DN＜300 任意；DN≥300 垂直安裝 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

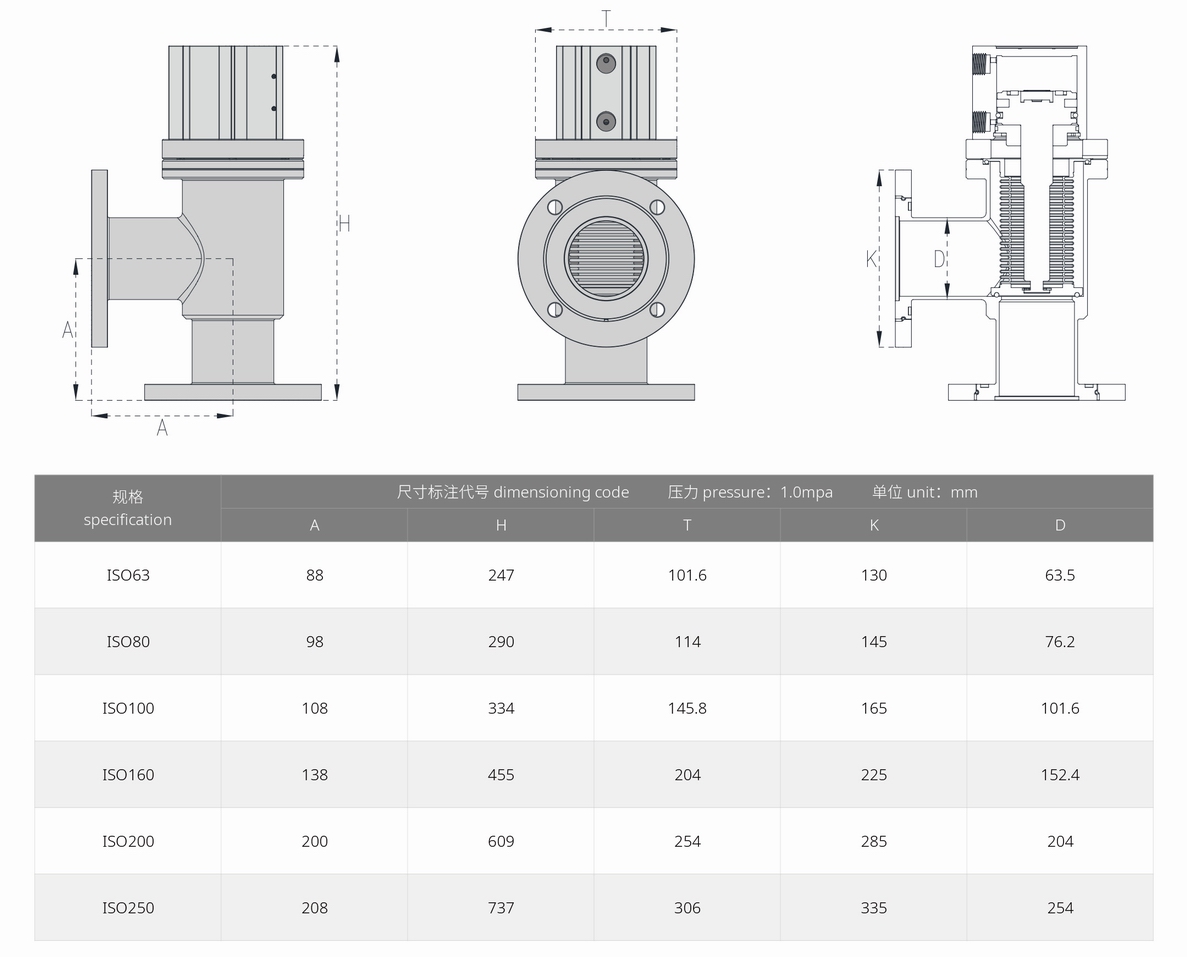

外形尺寸Overall Dimension

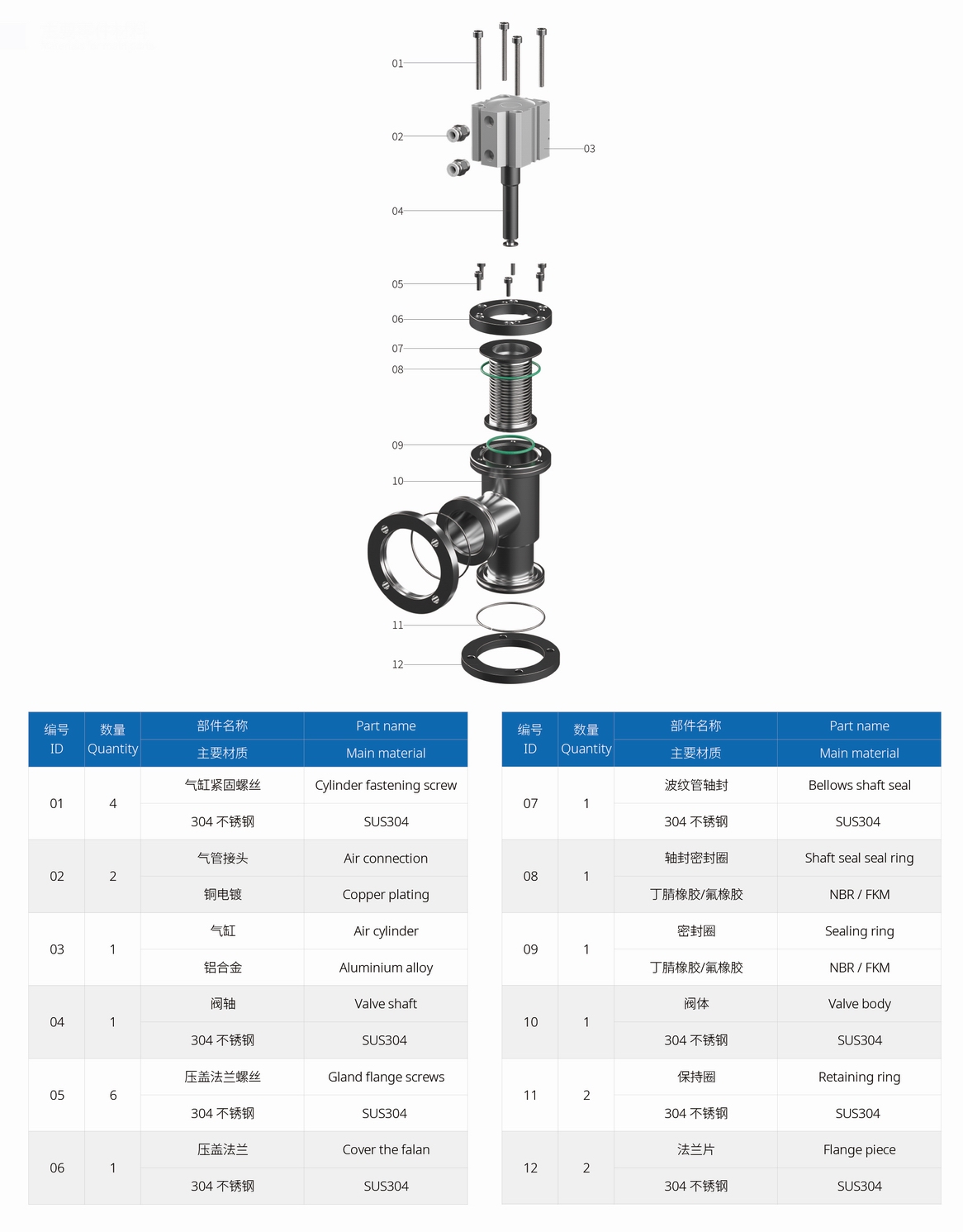

主要零部件材質Material of main parts
