可直接接收工業標準4-20mA DC、0-10V、1-5V模擬控制信號，自動精準調節管道內流量、壓力、溫度、液位等工藝參數。產品引進德國、美國先進流體制技術，采用精密鑄造、數控加工及硬質密封工藝，結構緊湊、調節精度高、運行穩定、免外置配套，廣泛適配電力、化工、冶金、石油、暖通、水處理等行業高溫、高壓、腐蝕、防爆等復雜工況，是工業自動化控制系統核心終端調節設備。

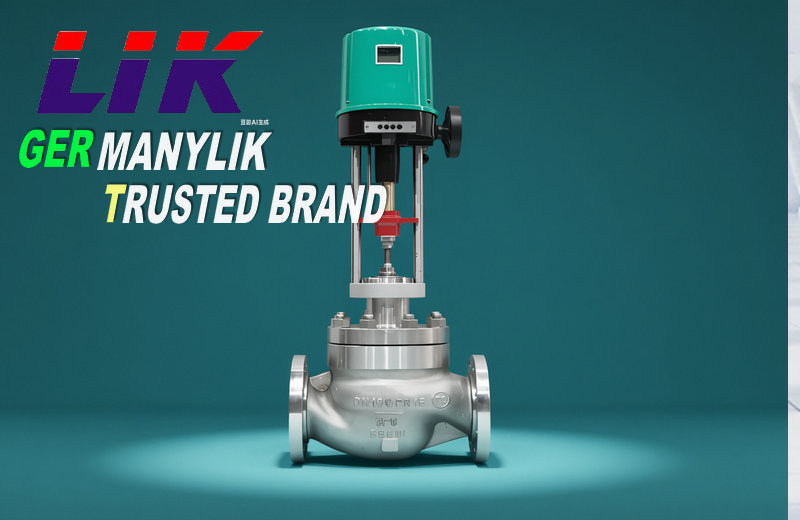

進口電子式電動調節閥是工業過程自動化控制系統中的終端執行調節設備，由電子式電動執行機構和調節閥閥體一體化組成，內置智能伺服控制模塊，無需外接伺服控制器。直接接收工控系統 4-20mA DC、1-5V DC 標準模擬量控制信號，自動轉換成直線或角行程位移，精準控制管道內介質的流量、壓力、溫度、液位等工藝參數。
產品原裝進口工藝制造，密封性好、調節精度高、運行穩定、免外置配件，適配高溫、高壓、低溫、腐蝕、易燃易爆等復雜工況，廣泛替代傳統氣動調節閥，無需氣源，安裝布線簡便，是石油化工、電力、暖通、水處理、精細化工行業首選調節閥門。
進口電子式電動調節閥產品特點
✅ 一體化智能設計：內置伺服放大器 + 閉環編碼器，接線極簡（電源 + 信號），抗干擾強，適配復雜工業電磁環境。
✅ 超高調節精度：全行程控制精度 **±0.1%～±0.5%**，響應時間≤1s，無滯后、無振蕩，PID 易整定，工藝更穩定。
✅ 動作靈敏可靠：伺服電機 + 精密減速機構，啟閉平穩、無卡澀，適配高頻調節工況，免維護周期 5-8 年。
✅ 工況適配極強：耐溫 - 196℃（LNG）～650℃（熔鹽），壓力 PN16～PN420，適配蒸汽、導熱油、酸堿、含顆粒介質。
✅ 低逸散環保：金屬波紋管密封 + 石墨填料，符合 ISO 15848，泄漏等級 Ⅵ 級（氣泡級），滿足 VOCs、氫能零泄漏要求。
✅ 智能安全保護：HART/Modbus 通訊、遠程閥位反饋、故障自診斷；過力矩 / 過載 / 斷信號保位（故障開 / 關）。
✅ 高防護防爆：執行器 IP65/IP67，防爆 Ex d Ⅱ BT4/CT6，適配易燃易爆、戶外惡劣環境
進口電子式電動調節閥設計特點
1,閥體流道設計：采用流線型 S 型流道，流阻系數小、流通能力大，介質流動平穩無渦流沖刷。
2,模塊化結構：閥體、閥芯、閥桿、執行器采用模塊化設計，拆裝便捷，配件通用，維修更換成本低。
3,多級降壓降噪結構：籠式套筒迷宮式節流設計，逐級分解壓差，有效防止氣蝕、閃蒸，降低運行噪音。
4,閥桿防扭轉防晃動設計：高精度導向結構，閥桿同軸度高，運行無卡滯、磨損小、使用壽命長。
5,可加長閥蓋設計：高溫配散熱型閥蓋、低溫配加長桿閥蓋，保護執行器不受極端溫度影響。
6,密封結構優化：采用多層填料密封 + 自密封閥蓋結構，高壓下密封性能自動增強；波紋管結構徹底杜絕外泄漏。
7,智能執行器內置設計：集成位置傳感器、伺服控制板、力矩檢測模塊，自帶零點、量程自動校準功能。
進口電子式電動調節閥技術參數
|
公稱通徑 |
DN15～DN400（1/2"～16"）（小流量 DN5~DN25） |
|
公稱壓力 |
PN16/25/40/64/100/160/320；CLASS150~2500 |
|
閥體材質 |
WCB、304、316、316L、雙相鋼、鈦合金 |
|
閥芯形式 |
直通單座、雙座、套筒、V 型球閥、角型 |
|
流量特性 |
直線、等百分比（可調）、快開 |
|
額定流量系數 |
Kv：0.025~1440（按口徑 / 壓差匹配） |
|
適用溫度 |
-196℃（低溫）~+550℃（高溫），標準型 **-17℃~+250℃** |
|
連接方式 |
法蘭（RF/BW）、焊接、螺紋（小口徑） |
|
泄漏等級 |
Ⅳ 級（硬密封）、Ⅵ 級（軟密封零泄漏） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數
|
控制信號 |
4-20mA DC（標準）、1-5V DC、0-10V DC |
|
反饋信號 |
4-20mA DC（閥位反饋） |
|
電源電壓 |
AC220V 50/60Hz（標準）、AC380V、DC24V |
|
額定行程 |
16/25/40/60/100mm（按口徑匹配） |
|
推力 / 扭矩 |
500~50000N（按工況選型） |
|
定位精度 |
±0.1%~±0.5%，回差：≤0.8% |
|
響應時間 |
0.5~3s（全行程） |
|
防護等級 |
IP65（標準）、IP67/IP68（定制） |
|
防爆等級 |
Exd II BT4、Exd II CT6（可選） |
|
環境溫度 |
-25℃~+60℃，相對濕度：≤95%（無凝露） |
進口電子式電動調節閥選型指南
按工況參數選型
口徑：按最大流量、壓差、Kv 值計算，避免小口徑大流量導致氣蝕。
壓力：公稱壓力≥1.5 倍最大工作壓力，高溫工況降額選用。
溫度：標準型（-17~+250℃）、高溫型（+250~+550℃）、低溫型（-196~-40℃）。
介質：普通介質選WCB/304；酸堿介質選316/316L / 雙相鋼；漿料選角型 / V 型球閥防堵。
進口電子式電動調節閥工作原理
進口電子式電動調節閥由控制信號接收單元、智能伺服模塊、電動驅動機構、減速傳動機構、閥桿閥芯、閥體流道組成。
1,工控系統給出4-20mA DC 控制信號，輸入電動執行器內置伺服板；
2,伺服模塊對比設定信號與閥位反饋信號，運算得出偏差；
3,控制電機正轉 / 反轉，經減速機構帶動閥桿、閥芯上下直線運動；
4,改變閥芯與閥座之間的流通面積，調節介質流量大��；
5,內置位置反饋裝置實時把實際閥位轉換成電信號回傳控制系統，形成閉環自動調節，保持工藝參數穩定
進口電子式電動調節閥應用領域
1,石油化工：原油輸送、精餾塔溫度壓力調節、酸堿腐蝕介質流量控制、高壓差工藝管路。
2,電力能源：鍋爐給水、主蒸汽溫度壓力調節、冷卻塔循環水、脫硫脫硝漿液調節。
3,冶金行業：高溫?zé)煔�、高爐冷卻水、熱處理爐溫度介質調節。
4,精細化工 / 制藥：無菌工藝、精細配比流量調節、高純流體、有毒介質零泄漏控制。
5,水處理環保：污水 pH 加藥調節、凈水流量控制、污泥輸送、廢氣處理介質調節。
6,暖通樓宇：中央空調冷熱水、采暖蒸汽溫度流量比例調節。
7,LNG 及新能源：超低溫液化氣體、儲能系統介質調節、防爆危險區工藝控制。
進口電子式電動調節閥安裝方法
1,安裝方向：原則上垂直安裝、執行器豎直向上，禁止水平倒置安裝；特殊工況需加裝管道支撐。
2,管路要求：閥門前后保留不少于 5 倍管徑直管段，避免彎頭、變徑近距離安裝影響調節精度。
3,介質流向：嚴格按閥體箭頭方向安裝，嚴禁反裝，防止損壞閥芯、調節失效。
4,法蘭對接：法蘭密封面平行對齊，螺栓對角均勻鎖緊，避免偏載導致閥體變形卡閥。
5,電氣接線：嚴格按接線圖接入 AC220V 電源和 4-20mA 控制信號，防爆場所接線密封必須嚴實，嚴禁破壞防爆面。
6,安裝環境：遠離強振動、高溫輻射、積水浸泡位置，戶外安裝需加裝防雨遮陽罩。
7,通水調試：安裝完成后先手動全行程啟閉檢查無卡滯，再通電校準零點、量程，模擬 4-20mA 信號測試全程調節動作。
